立式多级泵

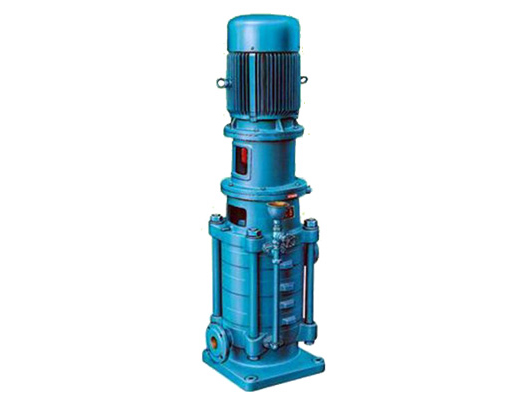

DL型立式多级离心泵

适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。

手机15026601078

详情介绍

产品概述
DL型立式多级离心泵是我公司根据我国对高层建筑给排水及从卧式多级离心泵基础上进行优化设计和制造的，该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。

产品特点
安装方便，方式灵活。可有进出口成0°C，90°C，180°C，270°C等四种方式。流量：5-300m3/h 扬程：20-240m转速1450r/min

产品用途
DL、DLR型立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。

型号	级数	流量Q		总扬程 H(m)	转速n (r/min)	功率N (Kw)		效率η (%)	吸程Hs (m)	必需汽蚀余量 (NPSH)r(m)
型号	级数	m³/h	l/s	总扬程 H(m)	转速n (r/min)	轴功率	电机功率	效率η (%)	吸程Hs (m)	必需汽蚀余量 (NPSH)r(m)
50DL	2	9.0 12.6 16.2	2.5 3.5 4.5	26.6 24.4 21.2	1450	1.30 1.55 1.80	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	3	9.0 12.6 16.2	2.5 3.5 4.5	39.9 36.6 31.8		1.96 2.33 2.70	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	4	9.0 12.6 16.2	2.5 3.5 4.5	53.2 48.8 42.4		2.61 3.10 3.60	4	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	5	9.0 12.6 16.2	2.5 3.5 4.5	66.5 61 53		3.26 3.88 4.50	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	6	9.0 12.6 16.2	2.5 3.5 4.5	79.8 73.2 63.6		3.91 4.65 5.49	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	7	9.0 12.6 16.2	2.5 3.5 4.5	93.1 85.4 74.2		4.56 5.43 6.30	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	8	9.0 12.6 16.2	2.5 3.5 4.5	106.4 97.6 84.8		5.22 6.20 7.20	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	9	9.0 12.6 16.2	2.5 3.5 4.5	119.7 109.8 95.4		5.87 6.98 8.10	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	10	9.0 12.6 16.2	2.5 3.5 4.5	133 122 106		6.52 7.75 9.00	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16

型号	级数	流量Q		总扬程H(m)	转速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蚀余量(NPSH)r(m)
型号	级数	m^3/h	l/s	总扬程H(m)	转速n(r/min)	轴功率	电机功率	效率η(%)	吸程Hs(m)	必需汽蚀余量(NPSH)r(m)
65DL	2	18 30 35	5 8.33 9.72	37 32 29	1450	3.24 4.22 4.6	5.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	3	18 30 35	5 8.33 9.72	55.5 48 43.5		4.86 6.33 6.9	7.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	4	18 30 35	5 8.33 9.72	74 64 58		6.48 8.44 9.2	11	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	5	18 30 35	5 8.33 9.72	92.5 80 72.5		8.1 10.55 11.5	15	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	6	18 30 35	5 8.33 9.72	111 96 87		6.72 12.66 13.8	15	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	7	18 30 35	5 8.33 9.72	129.5 112 101.5		11.34 14.77 16.1	18.5	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	8	18 30 35	5 8.33 9.72	148 128 116		12.96 16.88 18.4	22	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	9	18 30 35	5 8.33 9.72	166.5 144 130.5		14.58 18.99 20.7	22	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03
	10	18 30 35	5 8.33 9.72	185 160 145		16.2 21.1 23	30	56 62 60	7.8 7.6 7.5	2.41 2.82 3.03

型号	级数	流量Q		总扬程H(m)	转速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蚀余量(NPSH)r(m)
型号	级数	m^3/h	l/s	总扬程H(m)	转速n(r/min)	轴功率	电机功率	效率η(%)	吸程Hs(m)	必需汽蚀余量(NPSH)r(m)
80DL	2	32.4 50.4 65.16	9 14 18.1	43.2 40 34.2	1450	6.28 7.84 9.12	11	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	3	32.4 50.4 65.16	9 14 18.1	64.8 60 51.3		9.42 11.76 13.68	15	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	4	32.4 50.4 65.16	9 14 18.1	86.4 80 68.4		12.56 15.68 18.24	22	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	5	32.4 50.4 65.16	9 14 18.1	108 100 85.5		15.70 19.60 22.80	30	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	6	32.4 50.4 65.16	9 14 18.1	129.6 120 102.6		18.84 23.52 27.36	30	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	7	32.4 50.4 65.16	9 14 18.1	151.2 140 119.7		21.98 27.44 31.92	37	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	8	32.4 50.4 65.16	9 14 18.1	172.8 160 136.8		25.12 31.36 36.48	45	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	9	32.4 50.4 65.16	9 14 18.1	194.4 180 153.9		28.26 35.28 41.04	45	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	10	32.4 50.4 65.16	9 14 18.1	216 200 171		31.40 39.20 45.60	55	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82

型号	级数	流量Q		总扬程H(m)	转速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蚀余量(NPSH)r(m)
型号	级数	m^3/h	l/s	总扬程H(m)	转速n(r/min)	轴功率	电机功率	效率η(%)	吸程Hs(m)	必需汽蚀余量(NPSH)r(m)
100DL	2	72 100 126	20 27.8 35	43.4 40 34	1450	13.1 15.14 16.67	18.5	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	3	72 100 126	20 27.8 35	65.1 60 51		19.65 22.72 25.01	30	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	4	72 100 126	20 27.8 35	86.8 80 68		26.2 30.28 33.34	37	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	5	72 100 126	20 27.8 35	108.5 100 85		32.75 37.86 41.68	45	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	6	72 100 126	20 27.8 35	130.2 120 102		39.3 45.39 45.82	55	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	7	72 100 126	20 27.8 35	151.9 140 119		25.85 53.0 58.35	75	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	8	72 100 126	20 27.8 35	173.6 160 136		52.4 60.57 66.68	75	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	9	72 100 126	20 27.8 35	195.3 180 153		58.95 68.14 75.02	90	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	10	72 100 126	20 27.8 35	217 200 170		65.5 75.71 83.35	90	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40

型号	级数	流量Q		总扬程H(m)	转速n(r/min)	功率N(Kw)		效率η(%)	必需汽蚀余量(NPSH)r(m)
型号	级数	m^3/h	l/s	总扬程H(m)	转速n(r/min)	轴功率	电机功率	效率η(%)	必需汽蚀余量(NPSH)r(m)
150DL	2	120 160 200	33.3 44.4 55.6	53 50 44	1450	24.1 28.7 32.8	37	72 76 73	3.1 3.5 3.8
	3	120 160 200	33.3 44.4 55.6	79.5 75 66		36.1 43.0 49.2	55	72 76 73	3.1 3.5 3.8
	4	120 160 200	33.3 44.4 55.6	106 100 88		48.1 57.3 65.7	75	72 76 73	3.1 3.5 3.8
	5	120 160 200	33.3 44.4 55.6	133 125 110		60.1 71.7 82.1	90	72 76 73	3.1 3.5 3.8
	6	120 160 200	33.3 44.4 55.6	159 150 132		72.2 86.0 98.5	110	72 76 73	3.1 3.5 3.8
	7	120 160 200	33.3 44.4 55.6	186 175 154		84.2 100 115	132	72 76 73	3.1 3.5 3.8
	8	120 160 200	33.3 44.4 55.6	212 200 176		96.2 115 132	132	72 76 73	3.1 3.5 3.8
	9	120 160 200	33.3 44.4 55.6	239 225 198		108 129 148	160	72 76 73	3.1 3.5 3.8
